БРС промислові з'єднання фітинги для промислових газів, вакууму та рідин з автоматичним запірним клапаном Nitto Kohki Cupla серії SP-A. Штекер і гніздо швидкорознімного з'єднання обладнані двостороннім запірним клапаном для запобігання витоку робочої рідини або газу. Різний матеріал ущільнювача швидкознімного відривного з'єднання для різних типів рідин. Різні матеріали корпусу швидкознімання та розміри.

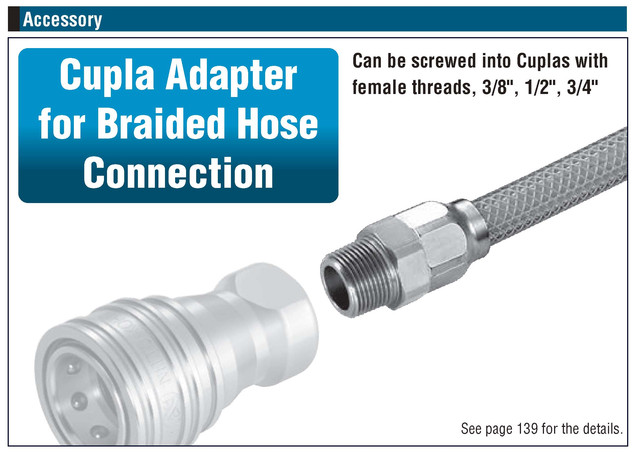

Широке застосування шлангів для швидкого монтажу систем трубопроводу дало змогу істотно скоротити терміни монтажу. Для з'єднання шланга цьому БРС серії SP-A застосовують спеціальний фітинг з обтискною гайкою. У цьому разі шланг просто необхідно вставити всередину фітинга. Герметизація з'єднання відбувається завдяки обтиска зовнішньому діаметру шланга гайкою та вставкою всередині фітинга. У цьому разі шланг надягається на фітинг і зовні затискається накидною гайкою. Часто виникають потреби не тільки швидкого монтажу, але й швидкого роз'єднання контуру. Під час використання такого фітинга для роз'єднань відбувається в один рух.
БРС швидкознімач для газів, води та рідин з автоматичним запірним клапаном
Робочі середовища: вода, рідини, олія, пара, високочисті хімічні середовища та речовини, повітря, промислові гази
Робочий тиск: 1.5 -7.5 мПа
Штекер і гніздо обладнані двостороннім запірним клапаном (ніпелем) для запобігання витоку рідини або газу під час від'єднання. Різний матеріал ущільнювача фітинга для різних типів рідин. Різні матеріали та розміри корпусу БРС фітинга для труб, шлангів і рукавів із латунь, неіржавкої сталі.

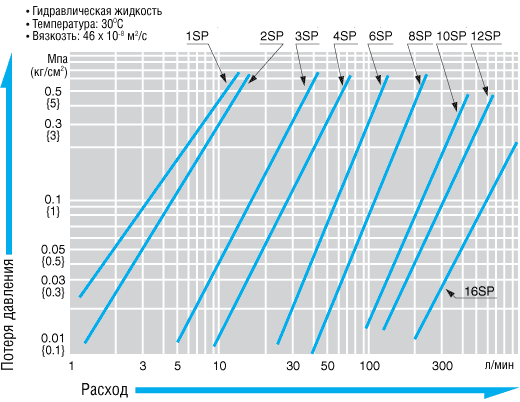

Пропускна здатність SP-A CUPLA

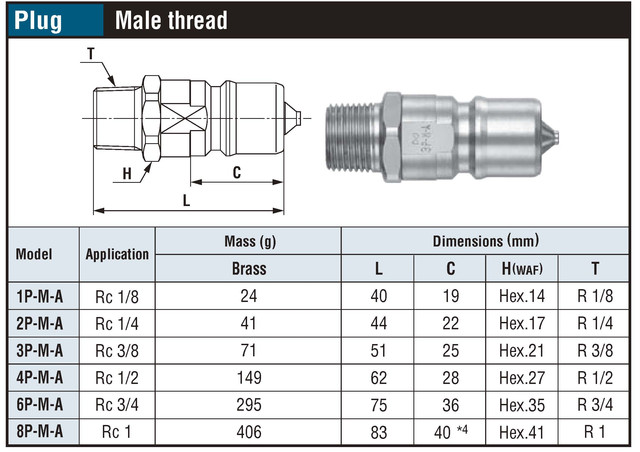

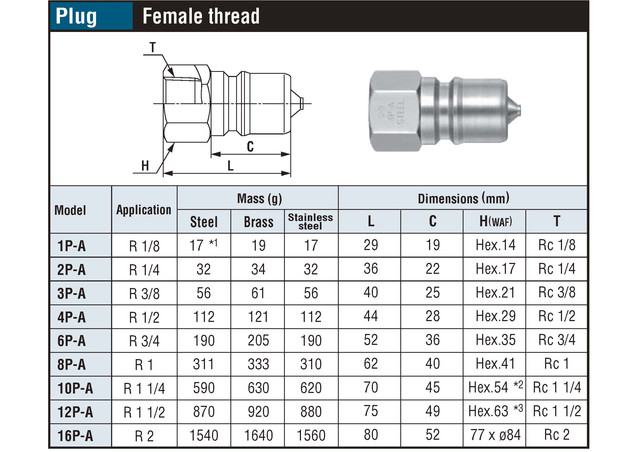

Розміри та типи швидкорознімних з'єднань Nitto Kohki SP-A CUPLA

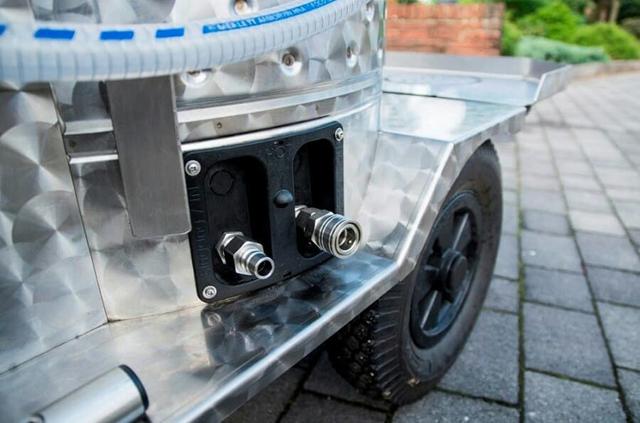

Застосування швидкозйомка на фермах у так званих "Молочних таксі" надає можливість автоматизувати технологічний процес годування тварин і істотно поліпшити якість їхнього харчування завдяки кращому вимішування суміші та точного дозування порцій. Пересувні установки з можливостями пастеризації дають змогу виключити виникнення на фермах у тварин кишкових інфекцій і забезпечити нормальне функціонування у них шлунково-кишкового тракту.
| Матеріал ущільнення, діапазон робочих температур |
| Міжнародне позначення |
Позначення Cupla |
Робочі температури |
Комплектація |
|
NBR
|
SG
|
-20С ~ +80C
|
стандарт
|
|
фтореластомір (FKM)
|
X-100
|
-20С ~ +80C
|
стандарт
|
|
FFKM
|
P
|
0С ~ +50C
|
стандарт
|
|
EPDM
|
E.P.T
|
-40С ~ +150C
|
стандарт
|
|
| Максимальний момент затягування* на трубопроводі Н·м (кг/см2) |
| Розмір |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Момент
затягування
|
Сталь
|
9 (92)
|
14 (143)
|
22 (224)
|
60 (612)
|
90 (918)
|
120 (1224)
|
260 (2652)
|
280 (2856)
|
500 (5100)
|
|
Латунь
|
5 (51)
|
9 (92)
|
12 (122)
|
30 (306)
|
50 (510)
|
65 (663)
|
150 (1530)
|
150 (1530)
|
260 (2652)
|
|
Неіржавка
сталь
|
9 (92)
|
14 (143)
|
22 (224)
|
60 (612)
|
90 (918)
|
120 (1224)
|
260 (2652)
|
280 (2856)
|
500 (5100)
|
|
| Мінімальна площа перерізу (м2) |
| Код БРС |
1SP-A type |
2SP-A type |
3SP-A type |
4SP-A type |
6SP-A type |
8SP-A type |
10SP-A type |
12SP-A type |
16SP-A type |
|
Мінімальна площа перерізу
|
14
|
26
|
51
|
73
|
178
|
229
|
395
|
553
|
803
|
|
| Об'єм повітря, що потрапляє в разі з'єднання штекера та гнізда (мл) |
| Код БРС |
1SP-A type |
2SP-A type |
3SP-A type |
4SP-A type |
6SP-A type |
8SP-A type |
10SP-A type |
12SP-A type |
16SP-A type |
|
Об'єм повітря
|
0.4
|
0.8
|
2.1
|
3.2
|
9.5
|
15
|
29
|
45
|
84
|
|
