Швидкороз'ємне з'єднання для вакууму та інертних газів холодильного обладнання Nitto SP-V CUPLA
2 400 ₴
- В наявності
- Код: SP-V CUPLA
- +380 (97) 516-49-02
- +380 (97) 226-77-73
Швидкороз'ємне з'єднання SP-V Cupla призначене для інертних газів, холодоагентів і вакууму
робочі середовища: повітря , промислові гази, охолоджуюча рідина , вакуум
Діапазон робочого тиску 3 ― 7,5 МПа
В БРС SP-V Cupla використовується унікальний автоматичний запірний клапан з ультратонкої герметичною конструкцією спеціально для використання з вакуумом. Ідеально підходить для використання з вакуумом та інертними газами. Чотири типи матеріалів ущільнювача для ліній виробництва охолоджуючого та холодильного обладнання, промислового кондиціонування для використання з фреонами. Штекер і гніздо обладнані двостороннім запірним клапаном для запобігання витоку рідини або газу і втрати тиску на трубопроводі. Широке застосування з вакуумом до 1.3 x 10-1. Можливе з'єднання з моделями ВРХ SP Cupla, SP-А, CuplaCharge Cupla CS і Charge Cupla CN.
Швидкороз'ємне з'єднання Cupla серії SP-V відноситься до універсальних БРС. Вбудований запірний клапан забезпечує заповнення холодоагентом, газоподібним гелієм і вакуумний відсмоктувач. Клапан фіксує як гніздо, так і штекер ВРХ при роз'єднанні, витримуючи тиск вакууму до 1,3 х 10-1 Па (1 х 10-3 мм рт.ст.). Різні типи матеріалів корпусу (латунь або нержавіюча сталь) і ущільнення (Фторэластомер (FKM), Хлоропреновий каучук (CR)), підходять для виробництва блоків кондиціонування повітря і холодильного обладнання. БРС типів S-V-W і SP-V-GN-W серії SP-V для більшої герметичності і стійкості до вакууму обладнані подвійною системою ущільнення. Тип SP-V-GN забезпечує захист охолоджувачів від змішування завдяки спеціальній системі ущільнень. БРС серій PCV Pipe Cupla, PCVH з'єднуються з мідними трубами безпосередньо, позбавляючи від необхідності зварювання або розвальцьовування. Система подвійного ущільнення витримує тиск вакууму до 1,3 х 10-1 Па.
Двосторонній запірний клапан

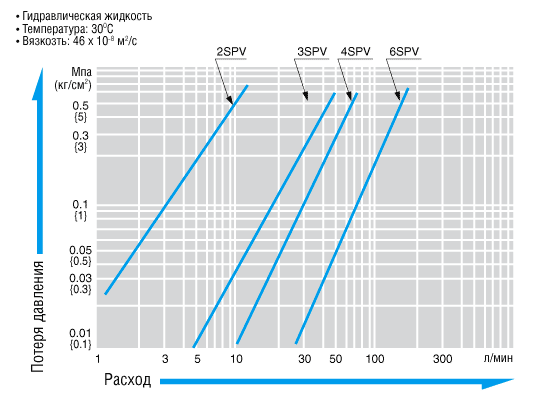

Напрямок потоку БРС
Характеристики
| Матеріал корпусу | Латунь | Нержавіюча сталь | Нержавіюча сталь (під замовлення) |
|
| Розмір (дюйми) | 1/4", 3/8" | 1/2", 3/4" | 1/4", 3/8" | 1/2", 3/4" |
| Робочий тиск, МПа (кг/см2) |
5.0 (51) | 3.0 (31) | 7.5 (76) | 4.5 (46) |
| Максимальний тиск, МПа (кг/см2) | 7.5 (76) | 4.5 (46) | 10.0 (102) | 6.5 (66) |
Матеріал ущільнення, діапазон робочих температур
| Міжнародне позначення | Позначення Cupla | Робочі температури | Застосування робочих середовищ |
| Хлоропреновий каучук (CR) | X-306 (C308) | -20С ~ +80C | для фреону R12, R22, HFC134a та його замінників. |
| Фторэластомер (FKM) | X-100 | -20С ~ +180C | стандарт |
| H-NBR | H708 | -20С ~ +120C | використовується з фреоном HFC134a і його замінниками (HFC134a, HFC407C, HFC410A, HFC404A). До 120C |
Мінімальна площа перерізу (мм2)
| Код БРС | 2SP-V | 3SP-V | 4SP-V | 6SP-V |
| Мінімальна площа перерізу | 17 | 44 | 62 | 143 |
Максимальний момент затягування* на трубопроводі Н*м (кг/см2)
| 1/4" | 3/8" | 1/2" | 1/4" | |
| Латунь | 9 (92) | 12 (122) | 30 (306) | 50 (510) |
| Нержавіюча сталь |
14 (143) | 22 (224) | 60 (612) | 90 (918) |
Використання з вакуумом 1,3 х 10-1Па (штекер, гніздо окремо і при сполучених
штекері і гнізді

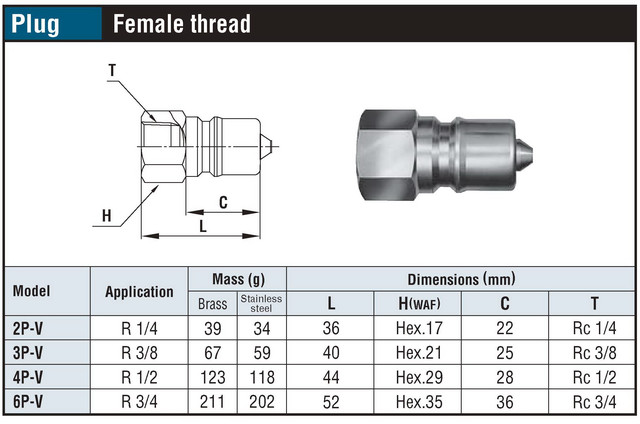

Штекер SP-V CUPLA (внутрішня різьба)
Гніздо SP-V CUPLA (внутрішня різьба)
| Основні | |
|---|---|
| Виробник | Nitto Kohki |
| Країна виробник | Японія |
| Користувальницькі характеристики | |
| Призначення | Для трубопроводу БРС |
| Тип БРС | Для вакууму |
- Ціна: 2 400 ₴
