Швидкорознімні з'єднання фіттинги Nitto Kohki 450 Cupla

4 800 ₴

  • Під замовлення
  • Код: 450 Cupla
clockВідправка з 08 липня 2024

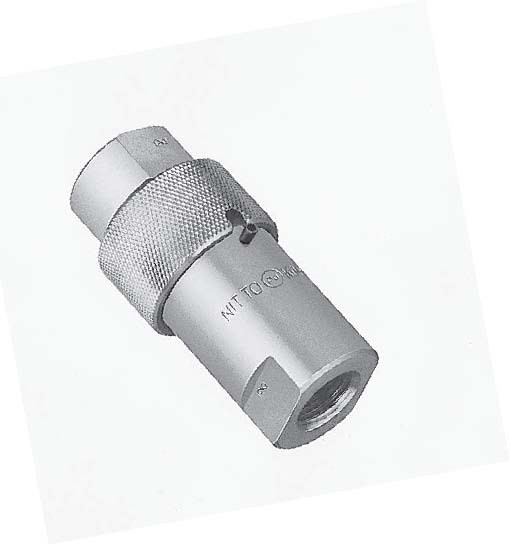

Швидкорознімні з'єднання фіттинги Nitto Kohki 450 Cupla
Швидкорознімні з'єднання фіттинги Nitto Kohki 450 Cupla Під замовлення
4 800 ₴
+380 (50) 310-83-62
0975164902
  • +380 (97) 226-77-73
+380 (50) 310-83-62
0975164902
  • +380 (97) 226-77-73
повернення товару протягом 14 днів за домовленістю

Швидкорознімні з'єднання фіттинги для гідравлічного обладнання Nitto Kohki 450B Cupla


450B Cupla

БРС високого тиску для гідравлічного обладнання.
Робочий тиск: 44,1 МПа (450 кг/см2)

Двухсторонний запорный клапан



Особливості

Швидкорознімні з'єднання серії Nitto Kohki 450B Cupla — це БРС високого тиску, призначений для застосування в гідравлічних мережах із робочим тиском до 44,1 МПа (450 кг/см2).

Система клапанів швидкорознімних з'єднань (БРС) Nitto Kohki 450B Cupla серії 450B Cupla зроблена за принципом "металевий контакт", тобто в проточній лінії БРС немає жодних ущільнень, що по-перше, збільшує термін експлуатації, а по-друге, зменшуються втрати тиску в БРС.

БРС цієї серії обладнані спеціальним механізмом, що запобігає мимовільному роз'єднанню штекера та гнізда у разі впливу на швидкорознімне з'єднання вібрації та інших динамічних навантажень.

І гніздо, і штекер БРС Cupla серії Nitto Kohki 450B Cupla мають вбудовані автоматичні запірні клапани, які під час роз'єднання запобігають відтіканню рідини, а сама процедура роз'єднання (з'єднання) здійснюється легко та швидко в "одно рух".

Специфікація Nitto Kohki 450B Cupla
Матеріал корпусу Спеціальна сталь, оцинкування
Розмір БРС, дюйм  3/8", 1/2"
Робочий тиск, МПа (кг/см2) 44,1 (450)
Максимальний тиск, МПа (кг/см2) 68,6 (700)
Ущільнення Nitto Kohki 450B Cupla
  Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -20С ~ +80C стандарт
FKM X-100 -20С ~ +80C під замовлення
Максимальний момент затягування на трубопроводі (У таблиці вказані рекомендовані значення.)
Код БРС 450B-3SP 450B-4SP
Розмір БРС 3/8" 1/2"
Момент затягування, Нм (кг/см) 40 (408) 85 (867)
Мінімальна площа поперечного перерізу пропускного каналу, мм2
Код БРС 450B-3SP 450B-4SP
Розмір БРС 3/8" 1/2"
Площа, мм2 37 66
Розміри та типи швидкорознімних з'єднань
Код штекера Маса, г Розміри штекера в мм
Lp C Hp Т
450B-3P 95 37,5 22,5 фаска 24 x 28 Rс3/8
450-4P* - 50 35 фаска 32 x 35 Rс1/2
Код гнізда Маса, г Розміри гнізда, мм
Ls D Hs Т
450B-3S 285 59,5 36 Фаска 24 х 30 Rс3/8
450B-4S* - 85 46 Фаска 36 х 40 Rс1/2

Примітка:

Фаска — профіль затяжної частини БРС круглий із вирізами (фасками) під ключ.

19 х 23,9: 19 — розмір під ключ; 23,9 — зовнішній діаметр затяжної частини БРС.

Rc — різь конічна трубна внутрішня.

БРС Nitto Kohki 450B Cupla серії 450B Cupla
Найменування Тип Приєднання Ущільн. Корпус
450B-3S SCM SG Гніздо БРС внутрішня різь SG Сталь (хромолібден)
450B-3P SCM SG Штекер БРС внутрішня різь SG Сталь (хромолібден)

Характеристики
Основні
ВиробникNitto Kohki
Країна виробникЯпонія
Користувацькі характеристики
Тип БРСДля гідравліки
ПризначенняДля трубопроводу БРС
Інформація для замовлення
  • Ціна: 4 800 ₴
