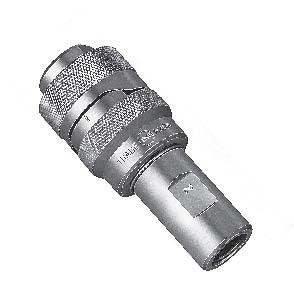

Швидкорознімні з'єднання фіттинги для гідравлічного обладнання Nitto Kohki 700R Cupla


700R Cupla

БРС високого тиску для гідравлічного обладнання.
Робочий тиск: 68,6 МПа (700 кг/см2)

Двухсторонний запорный клапан



Особливості

Швидкорознімні з'єднання серії 700R Cupla — це БРС високого тиску, призначені для використання в гідравлічних системах із робочим тиском до 68,6 МПа (700 кг/см2) і максимальним тиском до 98 МПа (1000 кг/см2).

Система клапанів швидкорознімних з'єднань (БРС) Cupla серії 700R Cupla  виготовлена за принципом "металевий контакт", тобто в проточній лінії БРС немає жодних ущільнень, що, по-перше, збільшує термін експлуатації, а по-друге, зменшуються втрати тиску в БРС.

Унікальна система "Кольцевого замка" підтримує міцний зв'язок штекера та гнізда навіть у разі великих вібрацій, гідравлічних ударів та інших динамічних навантажень.

І гніздо, і штекер БРС Cupla серії 700R Cupla  мають вбудовані автоматичні запірні клапани, які під час роз'єднання запобігають відтіканню рідини, а сама процедура роз'єднання (з'єднання) здійснюється легко та швидко в "одно рух".

Специфікація
Матеріал корпусу Спеціальна сталь (хром-молібденова сталь), оцинковка
Розмір БРС, дюйм  3/8", 1/2"
Робочий тиск, МПа (кг/см2) 68,6 (700)
Максимальний тиск, МПа (кг/см2) 98,0 (1000)
Ущільнення
  Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -20С ~ +80C стандарт
FKM X-100 -20С ~ +80C під замовлення
Максимальний момент затягування на трубопроводі (У таблиці вказані рекомендовані значення.)
Код БРС 700R-3SP 700R-4SP
Розмір БРС 3/8" 1/2"
Момент затягування, Нм (кг/см) 40 (408) 85 (867)
Мінімальна площа поперечного перерізу пропускного каналу, мм2
Код БРС 700R-3SP 700R-4SP
Розмір БРС 3/8" 1/2"
Площа, мм2 34 55
Розміри та типи швидкорознімних з'єднань
Код штекера Маса, г Розміри штекера в мм
Lp C Dp Hp A T
700R-3P 210 54 18 39,5 фаска 24 x 28 13 Rс3/8
700R-4P 418 70 22 50 фаска 27 x 35 16 Rс1/2
Код гнізда Маса, г Розміри гнізда, мм
Ls D Hs A T
700R-3S 270 73 39,5 Фаска 22 х 25 13 Rс3/8
700R-4S 562 91 50 Фаска 27 х 32 16 Rс1/2

Примітка:

Фаска — профіль затяжної частини БРС круглий із вирізами (фасками) під ключ.

24 х 28: 24 — розмір під ключ; 28 — зовнішній діаметр затяжної частини БРС.

Rc — різь конічна трубна внутрішня.

БРС серії 700R Cupla
Найменування Тип Приєднання Ущільн. Корпус
700-4S SS SG Гнездо БРС (without cap) внутрішня різь SG Сталь (хромолібден)
700-3S SS SG Гніздо БРС у комплекті із заглушкою внутрішня різь SG Сталь (хромолібден)
700-4P SS SG Штекер БРС (without cap) внутрішня різь SG Сталь (хромолібден)
700-3P SS SG Штекер БРС у комплекті із заглушкою внутрішня різь SG Сталь (хромолібден)
Характеристики
Основні
ВиробникNitto Kohki
Країна виробникЯпонія
Користувацькі характеристики
Тип БРСДля гідравліки
ПризначенняДля трубопроводу БРС
Інформація для замовлення
  • Ціна: 4 800 ₴
