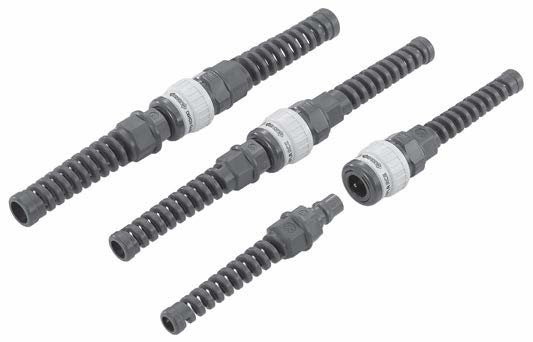

Hi Cupla Ace
Швидкорознімні з'єднання для пневматичних ліній.
Робочий тиск: 1,5 МПа.
Односторонній клапан із боку гнізда
|
Особливості
Рівень тиску під час використання БРС Hi Cupla Ace можна порівняти з рівнем тиску для металевих БРС завдяки особливо міцному пластику

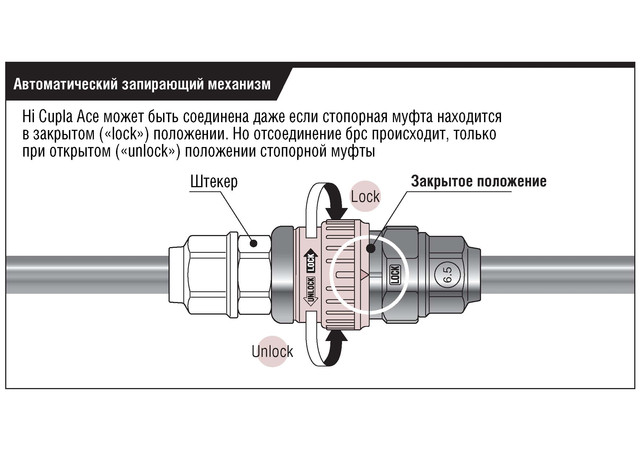

Вбудований "автоматичний замикальний механізм" для надійного з'єднання пневмоінструменту.
Використання повітряного потоку в будь-якому напрямку
Можливе використання для повітря, води, інертних газів
|
| Специфікація |
| Матеріал корпусу |
особливо міцний пластик |
| Розмір БРС шланг*, мм |
HA-20SH |
1/4" |
| HA-30SH |
3/8" |
| HA-30SM |
Rc1/4 для внутрішнього нарізного з'єднання |
| HA-30SM |
Rc3/8 для внутрішнього нарізного з'єднання |
| HA-50SNG |
ø5mm х ø8mm уретановый шланг |
| HA-65SNG |
ø6,5mm х ø10mm уретановий шланг |
| HA-85SNG |
ø8.5mm х ø12.5mm уретановый шланг |
| HA-T |
Вхід: 20З-PLA, Вихід: HA65S x 2 |
| Робочий тиск, МПа (кг/см2) |
1.5 (15), 1.0 (10) для моделі HA-T |
| Максимальний тиск, МПа (кг/см2) |
2.0 (20), 1.5 (15) для моделі HA-T |
|
| * вказується внутрішній і зовнішній діаметри шланга. |
| Ущільнення |
| Матеріал ущільнення |
Робочі температури |
Комплектація |
| Міжнародне позначення |
Позначення Cupla |
| NBR |
SG |
-5С ~ +60C |
стандарт |
|
|
Взаємозамінність
1. Швидкорознімні з'єднання (БРС) серії Hi Cupla Ace взаємозамінні з БРС серії Hi Cupla відповідних типорозмірів (20, 30 і 40)
2. Швидкорознімні з'єднання серії Hi Cupla Ace взаємозамінні з усіма моделями лінійки Hi Cupla Series.
3. Не застосовна для використання з вакуумом
|
| Мінімальна площа поперечного перерізу пропускного каналу БРС |
|
Код БРС
|
HA-20/30SM
|
HA-50/60SNG
|
HA-85SNG
|
|
Мінімальна площа перерізу
|
2.5 ― 3.0 (26-29)
|
1.6 ― 2.0 (16-20)
|
2.2 ― 2.8 (22-29)
|
|
|
| Розміри та типи швидкорознімних з'єднань |
 |
 |
| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| Lp |
øHp |
A |
øT |
øBp |
øBd |
| 20PH-PLA |
1/4" |
3 |
49 |
14 |
21.5 |
9 |
5.5 |
7 |
| 30PH-PLA |
3/8" |
4 |
52 |
16 |
23.5 |
11.5 |
7 |
7 |
|

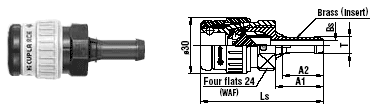

| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| Ls |
A1 |
A2 |
øT |
øBs |
| HA-20SH |
1/4" |
26 |
65.5 |
25.5 |
21.5 |
9 |
5 |
| HA-30SH |
3/8" |
28 |
68 |
28 |
23.5 |
11.5 |
7 |
|
 |
 |

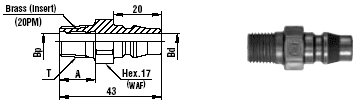

| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| A |
øT |
øBp |
øBd |
| 20PM-PLA |
Rc1/4 (PT1/4) |
8 |
15 |
R1/4 (PT1/4) |
7 |
7.4 |
| 30PM-PLA |
Rc3/8 (PT3/8) |
6 |
15 |
R3/8 (PT3/8) |
10 |
7.4 |
|
| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| øT |
øBs |
| HA-20SM |
Rc1/4 (PT1/4) |
27 |
R1/4 (PT1/4) |
7 |
| HA-30SM |
Rc3/8 (PT3/8) |
26 |
R3/8 (PT3/8) |
8 |
|
 |
 |
| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| Hp |
øBd |
| 50PNG-PLA |
ø5mm х ø8mm |
9 |
19 |
4 |
| 65PNG-PLA |
ø6.5mm х ø10mm |
12 |
19 |
5.3 |
| 85PNG-PLA |
ø8.5mm х ø12.5mm |
16 |
22 |
7 |
|

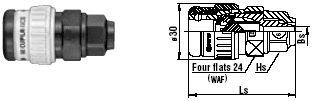

| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| Hs |
øBs |
| HA-50SNG |
ø5 x ø8 |
31 |
19 |
4 |
| HA-65SNG |
ø6.5 x ø10 |
32 |
19 |
5.3 |
| HA-85SNG |
ø8.5 x ø12.5 |
35 |
22 |
7 |
|
 |
 |

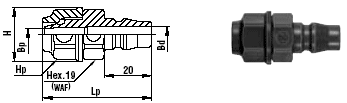

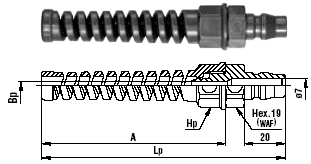

| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| Lp |
øH |
Hp(waf) |
øBp |
øBd |
| 50PN-PLA |
ø5 х ø8 |
9 |
46 |
23 |
Hex.19 |
4 |
7 |
| 60PN-PLA |
ø6 х ø9 |
9 |
46 |
23 |
Hex.19 |
4,7 |
7 |
| 65PN-PLA |
ø6.5 х ø10 |
9 |
46 |
23 |
Hex.19 |
5,3 |
7 |
| 80PN-PLA |
ø8 х ø12.0 |
12 |
48,5 |
26 |
Hex.22 |
6,5 |
6.5 |
| 85PN-PLA |
ø8.5 х ø12.5 |
12 |
48,5 |
26 |
Hex.22 |
7 |
7 |
|

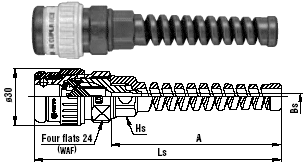

| Код БРС |
Розмір шланга |
Маса, г |
Розміри, мм |
| Ls |
Hs(waf) |
øBs |
| HA-50SN |
ø5 х ø8 |
27 |
57 |
Hex.19 |
4 |
| HA-60SN |
ø6 х ø9 |
27 |
57 |
Hex.19 |
4,7 |
| HA-65SN |
ø6.5 х ø10 |
27 |
57 |
Hex.19 |
5,3 |
| HA-80SN |
ø8 х ø12.0 |
29 |
59,5 |
Hex.22 |
6,5 |
| HA-85SN |
ø8.5 х ø12.5 |
29 |
59,5 |
Hex.22 |
7 |
|
 |
 |

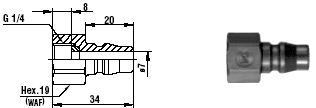

| Код БРС |
Розмір шланга |
Маса, г |
| 20PFF-PLA |
G1/4 (PF1/4) |
6 |
|

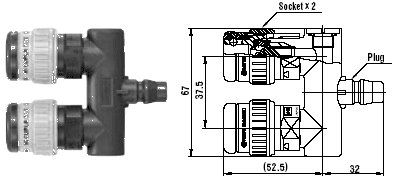

| Код БРС |
Розмір шланга |
Маса, г |
| HA-T |
20P-PLA-65S x2 |
73 |
|
Відправка з 14 листопада 2024
