Швидкорознімний роздільник потоку на дві й більше лінії для пневматичних ліній и инструмента NITTO KOHKI Purge Line Cupla зі стискувальним клапаном, що зменшує тиск під час під'єднання та роз'єднання штекера від гнізда
|
|
|
| |

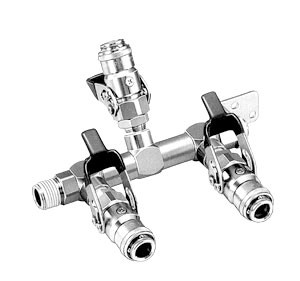

Purge Line Cupla
Швидкорознімні з'єднання для пневматичних ліній.
Робочий тиск: 1,0 МПа.
Односторонній клапан із боку гнізда
Особливості
Розгалуження пневматичної лінії на три потоки
Швидке з'єднання в один дотик
Важіль для регулювання, увімкнення та вимкнення повітряного потоку
Легке та зручне з'єднання, що не впливає на внутрішній тиск
Для гарантування безпеки регулювальний клапан дейструє тільки під час приєднаного штекера (plug)
Регулювання рівня повітряного потоку або його вимкнення навіть після з'єднання з брс
|
| Специфікація |
| Матеріал корпусу |
латунь (хромоване покриття). |
| Розмір БРС шланг*, мм |
Вхід (нарізне з'єднання):
R1/2 (PT1/2)
Вихід (розмір гнізда):
3/8" (PV-30SM).
До гнізда роздільника потоку можна під'єднати штекера серії Hi Cupla 10PM, 17PM, 20PM, 30PM, 40PM
|
| Робочий тиск, МПа (кг/см2) |
1.0 (10) |
| Максимальний тиск, МПа (кг/см2) |
1.5 (15) |
|
| * вказується внутрішній і зовнішній діаметри шланга. |
| Ущільнення |
| Матеріал ущільнення |
Робочі температури |
Комплектація |
| Міжнародне позначення |
Позначення Cupla |
| NBR |
SG |
-5С ~ +60C |
стандарт |
|
| Максимальний момент затягування на трубопроводі (У таблиці вказані рекомендовані значення.) |
| Код БРС |
R1/2 (PT 1/2) |
| Момент затягування, Нм (кг/см) |
30 (306) |
|
|
Взаємозамінність
1. Швидкорознімне з'єднання гніздо роздільника потоку (БРС) серії Purge Line Cupla взаємозамінні з БРС серії Hi Cupla відповідних типорозмірів (20, 30 і 40)
2. Швидкорознімні з'єднання серії Purge Line Cupla взаємозамінні з усіма моделями лінійки Hi Cupla Series.
3. Не застосовна для використання з вакуумом
|
| Розміри та типи швидкорознімних з'єднань (БРС) |
|
|
|
|
