Duster Cupla

Швидкороз'ємні з'єднання для пневматичних ліній.
Робочий тиск: 1,0 МПа.

Односторонній клапан з боку гнізда

Односторонный запірний клапан з боку гнізда

Варіанти застосування

Підключення пневматичного інструменту до цеховим пневматичним лініях.

Особливості

Вбудований в БРС розпилювач
Шарикоподшипниковый механізм запобігає перекручення шланга
Для закріплення шланга на хвостовику ВРХ необхідно просто розмістити кінець шланга в приєднувальної частини БРС і затягнути гайку затяжну
Еластична муфта запобігає перегин шланга на хвостовику БРС

Специфікація

Матеріал корпусу	Хромована сталь з алюмінієвим розпилювачем
Розмір БРС за шланг*, мм	для рукавів 1/4", 3/8", 1/2" o6.5 x o10 o8.5 х o12.5 для уретанових рукавів
Робочий тиск, МПа (кг/см2)	1.0 (10)
Максимальний тиск, МПа (кг/см2)	1.5 (15)

* вказується внутрішній і зовнішній діаметри шланга.

Ущільнення

Матеріал ущільнення		Робочі температури	Комплектація
Міжнародне позначення	Позначення Cupla
NBR	SG	-5С ~ +60 C	стандарт

Максимальний момент затяжки на трубопроводі (В таблиці вказані рекомендовані значення.)

Код БРС	DCS-65PNG	DCS-85PNG
Момент обертання, Нм (кг/см)	5 ― 6 (51 -61)	7 ― 8 (71 ― 82)

Взаємозамінність

1. Швидкороз'ємні; з'єднання; (БРС) серії Duster Cupla взаємозамінні з БРС серії Hi Cupla відповідних типорозмірів (20, 30 і 40)

2. Швидкороз'ємні з'єднання серії Duster Cupla взаємозамінні зі всіма моделями лінійки Hi Cupla Series.

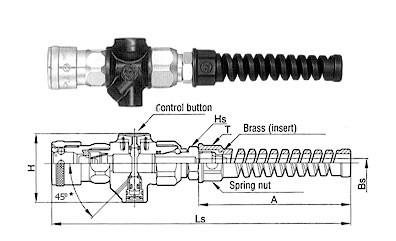

Розміри і типи швидкороз'ємних з'єднань (БРС)

шлангове з'єднання

шлангове з'єднання з гнучкою муфтою

Код БРС	Розмір	Маса, г	Розміри, мм
Код БРС	Розмір	Маса, г	Ls	A	H	oB	Hs	T
DCS-20PH	1/4"	168	117.9	30	40.5	5.0	29	9.0
OC-85SNG	3/8"	171	121.9	34	40.5	7.5	29	11.3
OC-85SNG	1/2"	193	123.9	36	40.5	7.5	29	15

Код БРС	Розмір	Маса, г	Розміри, мм
Код БРС	Розмір	Маса, г	Ls	A	H	oB	Hs	T
OC-65SNG	o6.5 x o10	176	176.9	90	40.5	5.3	17	19
OC-85SNG	o8.5 x o12.5	185	176.9	90	40.5	7.5	19	22

Характеристики

Основні
Виробник	Nitto Kohki
Країна виробник	Японія
Користувацькі характеристики
Тип БРС	Для повітря і пневматики
Призначення	Для трубопроводу БРС
