Purge Hi Cupla

Purge Hi Cupla

Швидкорознімні з'єднання для пневматичних ліній.
Робочий тиск: 1,0 МПа.

Односторонний клапан со стороны гнезда

Односторонній клапан із боку гнізда

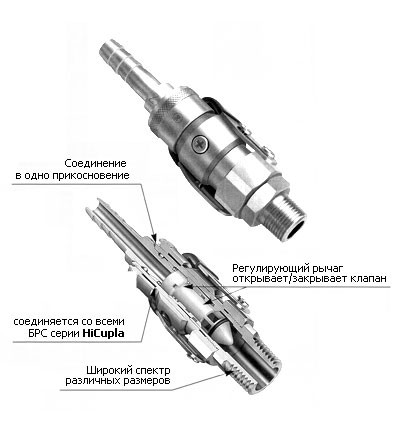

Особливості

Для з'єднання досить вставити штекер (plug). З'єднання виконується легко, незалежно від внутрішнього тиску.

Навіть у разі приєднаного пневмоінструменту можливе регулювання рівня тиску за допомогою закриття/відкриття клапана.

Керувальний важіль дає змогу перекрити повітряний потік для від'єднання пневмоінструменту

Для гарантування безпеки регулювальний клапан дейструє тільки під час приєднаного штекера (plug)

Специфікація
Матеріал корпусу латунь (хромоване покриття).
Розмір БРС шланг*, мм

1/4" (20 тип)

3/8" (30 тип)

1/2" (40 тип)

1/2" (400 тип)

3/4" (600 тип)

Робочий тиск, МПа (кг/см2) 1.0 (10)
Максимальний тиск, МПа (кг/см2) 1.5 (15)
* вказується внутрішній і зовнішній діаметри шланга.
Ущільнення
Матеріал ущільнення Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -5С ~ +60C стандарт
Максимальний момент затягування на трубопроводі (У таблиці вказані рекомендовані значення.)
Код БРС PV-20SM PV-30SM PV-40SM PV-400SM PV-600SM
Момент затягування, Нм (кг/см) 9 (92) 11 (112) 30 (306) 30 (306) 50 (510)

Взаємозамінність

1. Швидкорознімні з'єднання (БРС) серії Purge Line Cupla взаємозамінні з БРС серії Hi Cupla відповідних типорозмірів (20, 30 і 40)

2. Швидкорознімні з'єднання серії Purge Line Cupla взаємозамінні з усіма моделями лінійки Hi Cupla Series.

3. Не застосовна для використання з вакуумом

Мінімальна площа перерізу
Код БРС PV-20SM PV-30SM PV-40SM PV-400SM PV-600SM
Момент затягування, Нм (кг/см) 38 38 38 120 120
Приклад використання
Розміри та типи швидкорознімних з'єднань (БРС) серії Purge Hi Cupla
Код БРС Розмір  шланга Маса, г Розміри, мм
Ls øD E1 E2 H C A T øB
PV-20SM Rc1/4 (PT1/4) 225 79 26.5 47 70 22 29 13 R1/4 7
PV-30SM Rc3/8 (PT3/8) 229 80 26.5 47 70 22 29 14 R3/8 10
PV-40SM Rc1/2 (PT1/4) 235 82 26.5 47 70 22 29 16 R1/2 14
PV-400SM Rc1/2 (PT1/2) 411 94 35 58 80 30 37.5 16 R1/2 13
PV-600SM Rc3/4 (PT3/4) 424 97 35 58 80 30 37.5 19 R3/4 18
Характеристики
Основні
ВиробникNitto Kohki
Країна виробникЯпонія
Користувацькі характеристики
Тип БРСДля повітря і пневматики
ПризначенняДля трубопроводу БРС
