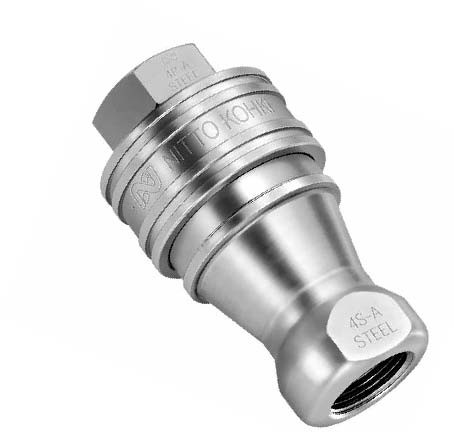

Універсальний БРС роз'єм фітинг швидкознімний для газів і рідин з автоматичним запірним клапаном Nitto Kohki Cupla серії SP-A. Штекер і гніздо швидкороз'єму обладнані двостороннім запірним клапаном для запобігання витоку робочої рідини або газу. Різний матеріал ущільнювача для різних типів рідин, повітря та газів (харчових рідин: кондитерське виробництво, пиво та пивоваріння, олія; хімічних агресивних середовищ: промислове та фармацевтичне виробництво; повітря та газів. Можливість роботи із широким діапазоном робочих температур (-20 °C ~ +180 °C). Різні матеріали корпусу (латунь, неіржавка сталь) и размеры (1/4" , 3/8" , 1/2" , 3/4 ", 1" , 1 1/4" , 1 1/2" , 2") .
БРС для газів і рідин з автоматичним запірним клапаном

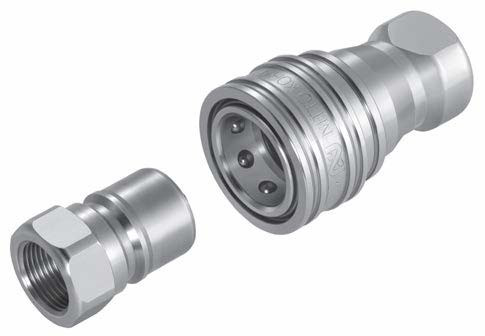

Двосторонній запірний клапан на штекері (тато) та гнізді (мама).
Робочі середовища: вода, гідравлічна рідина, олія, пара, високочисті хімічні речовини, повітря, промислові гази
Можливість роботи з вакуумом у з'єднаному стані
Робочий тиск на трубопровод: 1.5 -7.5 МПа
Штекер і гніздо обладнані двостороннім запірним клапаном для запобігання витоку рідини або газу.
Різний матеріал ущільнювача для різних типів рідин. Різні матеріали фітинга та розміри корпусу БРС.

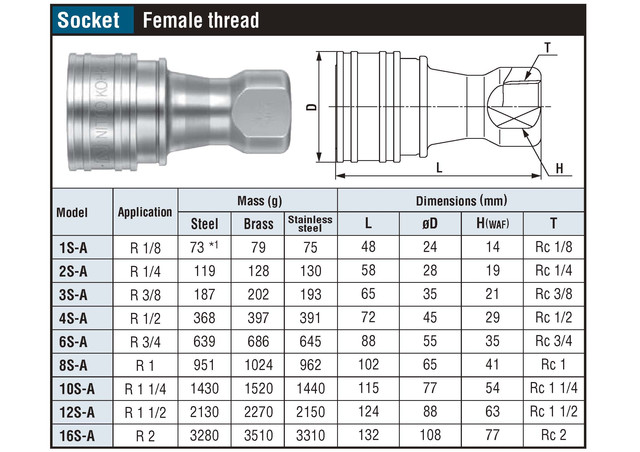

Розміри та типи швидкорознімних з'єднань фітингів для труб Nitto Kohki SP-A CUPLA
БРС центр пропонує виконати замовлення на будь-які типи швидкознімних фітингів для будь-яких робочих середовищ на трубопроводі.
| Матеріал ущільнення, діапазон робочих температур |
| Міжнародне позначення |
Позначення Cupla |
Робочі температури |
Комплектація |
|
NBR
|
SG
|
-20С ~ +80C
|
стандарт
|
|
фтореластомір (FKM)
|
X-100
|
-20С ~ +180C
|
стандарт
|
|
FFKM
|
P
|
0С ~ +50C
|
стандарт
|
|
EPDM
|
E.P.T
|
-40С ~ +150C
|
стандарт
|
|
| Максимальний момент затягування* на трубопроводі Н·м (кг/см2) |
| Розмір |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
Момент
затягування
|
Сталь
|
9 (92)
|
14 (143)
|
22 (224)
|
60 (612)
|
90 (918)
|
120 (1224)
|
260 (2652)
|
280 (2856)
|
500 (5100)
|
|
Латунь
|
5 (51)
|
9 (92)
|
12 (122)
|
30 (306)
|
50 (510)
|
65 (663)
|
150 (1530)
|
150 (1530)
|
260 (2652)
|
|
Неіржавка
сталь
|
9 (92)
|
14 (143)
|
22 (224)
|
60 (612)
|
90 (918)
|
120 (1224)
|
260 (2652)
|
280 (2856)
|
500 (5100)
|
|
| Мінімальна площа перерізу (м2) |
| Код БРС |
1SP-A type |
2SP-A type |
3SP-A type |
4SP-A type |
6SP-A type |
8SP-A type |
10SP-A type |
12SP-A type |
16SP-A type |
|
Мінімальна площа перерізу
|
14
|
26
|
51
|
73
|
178
|
229
|
395
|
553
|
803
|
|
| Об'єм повітря, що потрапляє в разі з'єднання штекера та гнізда (мл) |
| Код БРС |
1SP-A type |
2SP-A type |
3SP-A type |
4SP-A type |
6SP-A type |
8SP-A type |
10SP-A type |
12SP-A type |
16SP-A type |
|
Об'єм повітря
|
0.4
|
0.8
|
2.1
|
3.2
|
9.5
|
15
|
29
|
45
|
84
|
|
