Магнітний свердлильний верстат переносний Nitto Atra Ace WA-5000 (на магнітній платформі)
СВЕРЛИЛЬНІ СТАНКИ НА МАГНІТНИЙ ПЛАТФОРМЕ NITTO KOHKI ATRA ACE, ЯПОНІЯ
ДЛЯ КОРОНЧАТОГО, КІЛЬЦЕВОГО ЗВЕРЛЕННЯ


В умовах мобільної потреби або стаціонарного виробництва металоконструкцій магнітні свердлильні верстати доводять свою ефективність за будь-яких обсягів виробництва, як на великих заводах, так і в невеликих або мобільних майстернях. Незамінні магнітні верстати опинилися в ремонтному виробництві, коли демонтаж обладнання для відправлення його на завод для проведення робіт вимірюємо з вартістю цих робіт або набагато його перевищує. Свердлильні станки c магнітної станиної або основи дають змогу свердлити отвори діаметром до 100 мм і завглибшки до 75 мм у сталевих конструкціях — труб, балок, таврів, швелерів. Завдяки компактним габаритам певна модель підходить для переносного мобільного використання.

Витривалий і високонадійний двигун NITTO KOHKI ATRA ACE з найбільш передовим захистом двигуна від перевантажень і виходу з ладу. Система автоматичного подавання охолоджувальної рідини на різальну оснастку, свердло.
Велика вбудована ємність для рідини охолодження. Свердління можна виконувати як з охолоджувальною рідиною, так і без. З охолодженням різальна оснастка — корончасті фрези та свердла слугують довше.
Захисний кожух гарантує безпеку робіт. Кнопки керування асхокладені з боку, на корпусі так, що верстат зручно вмикати та вимикати однією рукою. Магніт із великим зусиллям у поєднання зі страхувальним поясом забезпечить використання для роботи на вертикальних і похилих конструкціях.

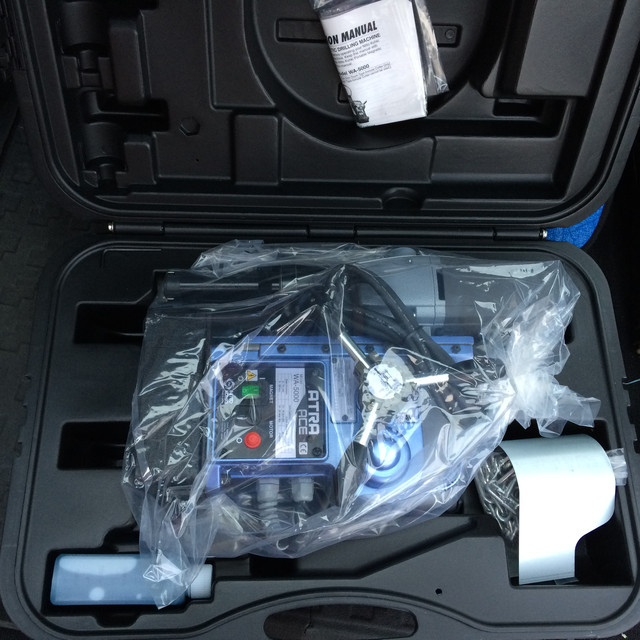

Комплектація магнітного верстата з автоматичним подаванням і поверненням свердла, індикатором навантаження Nitto Atra Ace WA-5000:
- Шестигранний ключ 3 мм
- Шестигранний ключ 4 мм
- Гайковий (рожковий) ключ 8х10
- Охолоджувальна рідина, 0.5 л
- Бічна ручка
- Ланцюг страхувальний
- Кожух захисний
- Пластиковий кейс


У разі надмірного навантаження на свердло, подавання й обертання автоматично вимикаються, запобігаючи зламанню свердла. Швидкість подавання свердла в свердлильному верстаті постійно контролюється вбудованим мікропроцесором і змінюється пропорційно навантаженню на свердло. Система реагує на обертальні сили та осьове зміщення свердла. Рівень навантаження зображається на індикаторі свердлильного верстата. Після завершення свердління мікропроцесор автоматично вимикає обертання і подавання свердла, і повертає свердло у вихідне положення, що дає змогу зменшити загальний час роботи верстата для професіоналів, які можуть швидко та якісно виконати поставлені завдання з оброблення металу.

Унікальна самоцентрувальна кріпильна система станків Nitto Kohki Atra Ace дає змогу проводити зміну свердла швидко та легко. Використання підшипника, на відміну від звичайної втулки, дає змогу мінімізувати несоосність, збільшуючи у такий спосіб термін експлуатації свердла. Магнітна підошва дає змогу надійно закріпити магнітний свердлильний верстат на поверхні оброблюваної деталі в необхідному положенні. Сила примагнічування достатньо для фіксування верстата на вертикальній поверхні, що ще більше розширює можливість застосування. Вбудований мікропроцесор не дасть увімкнути свердлильний верстат, поки не активована магнітна підошва. Охолодження: Змащувально охолоджувальна рідина подається безпосередньо всередину корончастого свердла фрези JETBROACH. Система охолодження автоматично вимикається після завершення свердління отворів.
Дві швидкості обертання: Двоступенева трансмісія дає змогу перемикати швидкість обертання магнітного свердлильного верстата з вищою на найнижче передавання, для свердління найбільших отворів. Замовити корончасті свердла фрези JETBROACH можна в нас. Дивіться відео можливостей і роботи верстата.
Надійний захист від зламання: на відміну від і як у свердлильних станків магнітних fein. У разі бічного зміщення свердла або виникнення надмірної вібрації спеціальний датчик вимикає обертання й подавання свердла. Після раптового вимкнення та відновлення електроенергії обертання й подання свердла не відновиться. Продовження роботи буде можливим тільки після ручного вимкнення та увімкнення верстата. У разі неспрацьовування датчика навантаження обмежувач ходу свердла автоматично вимкне подавання свердла та привод дриля. Основна особливість свердлильних верстатів на магнітній платформі NITTO KOHKI ATRA ACE — встановлення та закріплення верстата на робочій поверхні за допомогою магнітної підошви. Потужність примагнічування забезпечує надійне фіксування верстата на вертикальній і горизонтальній поверхні.
Користувачі матимуть передову систему керування свердлильними установками, призначених виключно для економії часу, коштів і грошей на обслуговуванні, запасних частинах і різальної оснастки на додаток до зниження простоїв обладнання та робітників.
У міру збільшення навантаження на зону свердління індикатор навантаження зміниться в кольорі з зеленого на жовтогарячий і червоний. Крім того, якщо застосовується надмірне підіймальне зусилля, індикатор навантаження швидко блиматиме червоним, а обертання двигуна верстата сповільнюється й тимчасово зупиняється (без перевантаження двигуна). Якщо навантаження зникає, двигун верстата відновить свою роботу.
|

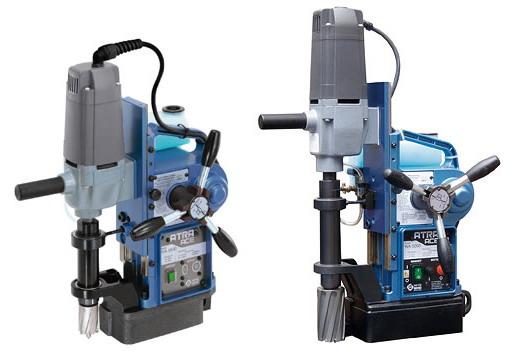

Свердлильні верстати на магнітній платформі ATRA ACE, NITTO KOHKI (Японія) з автоматичного та напівавтоматичної подавання свердла |
|||||||
|
Модель |
Параметри свердла | Швидкість об/хв |
Потужність Вт |
Напруга В |
вага, кг | ||
| модель | D, мм | L, мм | |||||
| QA -4000 | JB-35L | 17,5-40 | 9-35 | 750 | 680 | 220 | 18,5 |
| QA-6500 | JB-35L JB-50L |
17,5-65 | 9-50 | 400 / 750 | 1010 | 220 | 26 |
| WA-3500 | JB-35L JB-50L |
17,5-35 | 9-50 | 950 | 1100 | 220 | 20 |
| WA-5000 | JB-35L JB-50L JB-75L |
17,5-50 | 9-75 | 350 / 650 | 1150 | 220 | 23 |
| Свердлильні верстати на магнітній платформі ATRA ACE, NITTO KOHKI (Японія)з ручним подаванням свердла | |||||||
| Модель станка |
Параметри свердла | Швидкість об/хв |
Потужність Вт |
Напруга В |
Вага, кг | ||
| модель | D, мм | L, мм | |||||
| WOJ-3200 з індикатором навантаження |
JB-35L JB-50L спіральні свердла |
17,5-32 | 9-50 | 870 | 950 | 220 | 13 |
| AO-5575 з індикатором навантаження |
JB-35L JB-50L JB-75L |
17,5-55 | 9-75 | 350 / 650 | 1150 | 220 | 18 |
| A-100 | JB-75L з посиленим хвостовиком |
50-100 | 9-75 | 330 | 1600 | 220 |
50 |
Навіщо потрібний дриль на магнітній основі та навіщо потрібні свердлильні верстати на магнітній підошві? У випадках, коли доставити заготівку до цеху, де необхідно висвердлити отвори, не є можливим. Таке відбувається, коли ця заготовка набагато більша, ніж проєми в цехах. Для розв'язання цієї проблеми були створені переносні мобільні інструменти — пристрої, як свердлильний верстат на магнітній основі. Верстат набагато менший за стаціонарні пристрої. Тому використання цього дриля буває комфортним у польових умовах. Такі магнітні свердлильні верстати корисно купувати навіть тим, хто стикається з такими роботами не дуже часто. Комфорт і зручність у використанні таких пристроїв окупують усі витрати надалі. Найчастіше магнітні дрилі використовують у сталевих конструкціях, з якими вони чудово справляються.
NITTO KOHKI ATRA ACE is a professional range of Japanese portable magnetic drilling machines designed for efficient and precise hole cutting in structural steel, steel plates, beams, metal profiles and heavy-duty industrial components.
These magnetic base drilling machines are engineered for annular cutting, core drilling and on-site metalworking operations, providing an efficient alternative to conventional twist drilling when producing larger-diameter holes.
Using advanced electromagnetic holding technology, ATRA ACE magnetic drills can be securely positioned on suitable ferromagnetic surfaces, enabling drilling operations directly on steel structures, machinery frames and industrial installations.
The machines are designed for use with compatible JETBROACH annular cutters and other specified core cutting tools, allowing efficient metal removal with reduced cutting resistance.
The ATRA ACE product range includes manual-feed, automatic-feed and cordless magnetic drills for various industrial applications.
Typical applications include structural steel fabrication, construction engineering, bridge assembly, machinery manufacturing, shipbuilding, industrial equipment maintenance and on-site steel drilling.
NITTO KOHKI ATRA ACE magnetic drilling machines combine portability, industrial drilling performance and practical cutting-tool replacement systems for professional metalworking and construction applications.
Nitto Kohki ATRA ACE Magnetic Drilling Machines, Portable Magnetic Base Drilling Machine. Industrial Magnetic Drill Press, Magnetic Drill for Steel, Annular Cutter Drilling Machine, Magnetic Core Drilling Machine, Electromagnetic Drilling Machine, Heavy Duty Magnetic Drill, Magnetic Drilling Machine for Structural Steel, Japanese Magnetic Drilling Equipmentm
Технология и режущий инструмент: Annular Cutting, Annular Drilling, Core Drilling in Steel, Metal Hole Cutting, Tungsten Carbide Tipped Annular Cutters, TCT Core Cutters, HSS Annular Cutters, JETBROACH Annular Cutter, Magnetic Drill Cutter, Slug Ejection, One-Touch Cutter Change.
Отрасли применения: Structural Steel Fabrication, Steel Beam Drilling, On-site Steel Drilling, Metal Construction, Bridge Construction, Industrial Maintenance, Shipbuilding, Heavy Steel Fabrication, Steel Plate Drilling, Industrial Assembly, Engineering and Construction.
| Основні | |
|---|---|
| Виробник | Nitto |
| Користувальницькі характеристики | |
| Призначення | Верстати та інструмент |
- Ціна: 290 400 ₴
