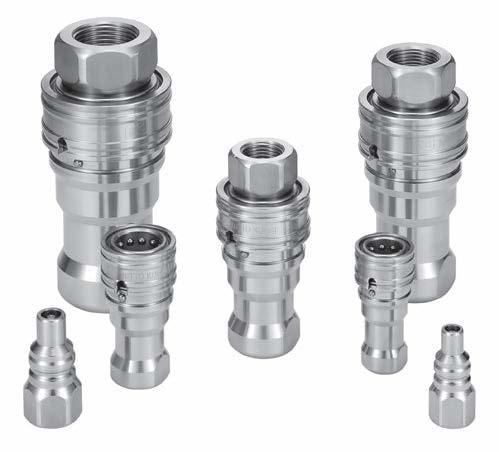

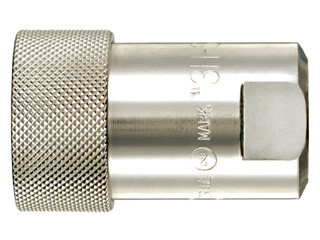

Швидкороз'ємні з'єднання (БРС) серії Super HSP Cupla

2 400 грн

  • В наявності
  • Код: Super HSP Cupla
Швидкороз'ємні з'єднання (БРС) серії Super HSP Cupla
Швидкороз'ємні з'єднання (БРС) серії Super HSP CuplaВ наявності
2 400 грн
Купити
+380 (50) 310-83-62
  • +380 (97) 516-49-02
  • +380 (97) 226-77-73
+380 (50) 310-83-62
  • +380 (97) 516-49-02
  • +380 (97) 226-77-73
повернення товару протягом 14 днів за домовленістю
Швидкороз'ємні з'єднання (БРС) серії Super HSP Cupla
Super HSP Cupla

Super HSP Cupla

Швидкороз'ємні з'єднання для гідравлічного обладнання
Робочий тиск: 20,6 МПа.
Застосовуються рідини: гідравлічне масло.

Двосторонній запірний клапан



Варіанти застосування

Швидкороз'ємні з'єднання Cupla серії Super HSP для гідравлічних масел застосовуються в гідравлічних мережах різних промислових установок: гідравлічні блоки та вузли, будівельні машини, спецтехніка, гідравлічні мережі.

Особливості

У швидкороз'ємних з'єднаннях (БРС) серії Super HSP Cupla підключення штекера до гнізда може здійснюватися навіть при залишковому тиску в штекері, при цьому підключення проводиться легко і швидко.

Принцип роботи швидкороз'ємних з'єднань (БРС) серії Super HSP Cupla
Коли гніздо і штекер пов'язані один з одним залишковим тиском, автоматичний запірний клапан гнізда відкривається, але клапан штекера залишається закритим через залишкового тиску. В такому стані зв'язок між штекером і гніздом можна вважати встановленою. Принцип роботи ВРХ серії Super HSP Cupla
В стані (1) коли тиск (залишковий тиск 1 МПа або вище) і потоки рідини із боку гнізда протягом близько 30 секунд впливають на штекер, виштовхують клапан штекера і він відкривається. В цей час спеціальний клапан гнізда закривається, тиск в камерах гнізда і штекера вирівнюється і відбувається перетік рідини з боку гнізда чи штекера.
Специфікація
Матеріал корпусу Спеціальна сталь (хром-молібденова сталь), оцинковка
Розмір ВРХ, дюйм 1/4", 3/8", 1/2", 3/4", 1"
Робочий тиск, МПа (кг/см2) 20,6 (210)
Максимальний тиск, МПа (кг/см2) 31,0 (316)
Ущільнення
Матеріал ущільнення БРС Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -20С ~ +80C стандарт
Максимальний момент затяжки на трубопроводі (В таблиці вказані рекомендовані значення.)
Код БРС 2HS-RP 3HS-RP 4HS-RP 6HS-RP 8HS-RP
Момент обертання, Нм (кг/см) 28 (286) 45 (459) 90 (918) 100 (1020) 180 (1836)
Мінімальна площа поперечного перерізу пропускного каналу, мм2
Код БРС 2HS-RPx2HP 3HS-RPx3HP 4HS-RPx4HP 6HS-RPx6HP 8HS-RPx8HP
Площа, мм2 17 30 77 77 203

2HS-RP - код гнізда

2HP - код штекера (застосовуються штекери від ВРХ серииНЅР Cupla HSP Cupla)

БРС серії Super HSP Cupla в замкнутому вигляді (штекер підключений до гнізда) придатні для вакуумного з'єднання при тиску 1,3х10-1 Па.

Розміри і типи швидкороз'ємних з'єднань
Код штекера Маса, г Розміри штекера в мм
Lp C Hp A T
2HP 44 32 17,5 шестигранник 19 x 20,5 12 Rс1/4
3HP 72 38 22,5 шестигранник 23 x 25 13 Rс3/8
4HP 138 44 27,5 шестигранник 29 x 32,5 16 Rс1/2
6HP 145 50 27,5 шестигранник 32 x 35 18 Rс3/4
8HP 332 61 36 фаска 41 x 47 23 Rс1
Код гнізда Маса, г Розміри гнізда, мм
Ls D Hs A T
2HS 160 57,5 27,5 шестигранник 21 13 Rс1/4
3HS 275 72,0 33 шестигранник 27 13 Rс3/8
4HS 570 88,5 43 шестигранник 35 16 Rс1/2
6HS 550 90,5 43 шестигранник 35 18 Rс3/4
8HS 1230 114 58 шестигранник 46 20 Rс1

Примітка:

Фаска - профіль затяжний частини ВРХ круглий з вирізами (фасками) під ключ.

Шестигранник - профіль затяжний частини шестигранний.

19 х 23,9: 19 - розмір під ключ; 23,9 - зовнішній діаметр затяжний частини БРС.

Rc - конічна різьба трубна внутрішня.
