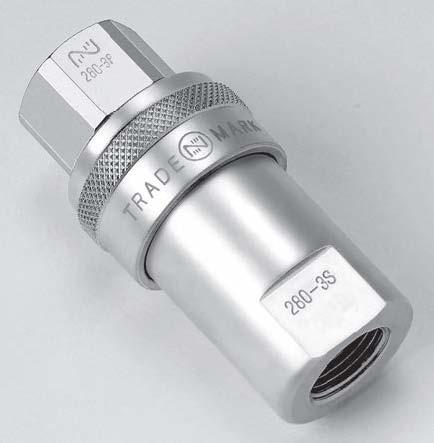

Швидкорознімні з'єднання Cupla серії 280 Cupla

Швидкорознімні з'єднання Cupla серії 280 Cupla, фото 2

2 400 ₴

  • Під замовлення
  • Код: 280 Cupla
clockВідправка з 18 серпня 2024
Швидкорознімні з'єднання Cupla серії 280 Cupla
Швидкорознімні з'єднання Cupla серії 280 CuplaПід замовлення
2 400 ₴
+380 (50) 310-83-62
0975164902
  • +380 (97) 226-77-73
+380 (50) 310-83-62
0975164902
  • +380 (97) 226-77-73
повернення товару протягом 14 днів за домовленістю
Швидкорознімні з'єднання Cupla серії 280 Cupla
280 Cupla

280 Cupla

Швидкорознімні з'єднання для гідравлічного обладнання
Робочий тиск: від 20,6 МПа до 31,5 МПа (281-321 кг/см2).


Робоче середовище
гідравлічна олива.

2-сторонній запірний клапан



Варіанти застосування

Гідравлічне обладнання керування тиском

Особливості

Швидкорознімні з'єднання Cupla серії 280 Cupla стандартизовані за міжнародним стандартом ISO 7241-1A.

Високий рівень опору тиску цих популярних швидкорознімних з'єднань дає змогу використовувати БРС серії 280 Cupla в системах із робочим тиском від 27,5 МПа до 31,5 МПа (281-321 кг/см2).

Конструкція БРС забезпечує мінімальні втрати тиску, що особливо важливо для гідравлічного обладнання з великою витратою.

І гніздо, і штекер БРС Cupla серії 280 Cupla мають вбудовані автоматичні запірні клапани, які під час роз'єднання запобігають відтіканню рідини, а сама процедура роз'єднання (з'єднання) виробляється легко та швидко в "одно рух".

Корпус швидкорознімних з'єднань цієї серії зроблений зі спеціальної сталі, що має чудові характеристики міцності, що дає змогу застосовувати БРС серії 280 Cupla в системах із частими гідравлічними ударами (ударами тиску).

Специфікація
Матеріал корпусу Спеціальна сталь, покриття — оцинковка, срібний колір
Розмір БРС, дюйм 1/4", 3/8" 1", 1/2", 3/4"
Робочий тиск, МПа (кг/см2) 31,5 (321) 27,5 (281)
Максимальний тиск, МПа (кг/см2) 47,3 (482) 41.3 (427)
Ущільнення
Матеріал ущільнення БРС Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -20С ~ +80C стандарт
Максимальний момент затягування на трубопроводі (У таблиці вказані рекомендовані значення.)
Код БРС 280-2SP 280-3SP 280-4SP 280-6SP 280-8SP
Розмір БРС 1/4" 3/8" 1/2" 3/4" 1"
Момент затягування, Нм (кг/см) 28 (286) 45 (459) 90 (918) 100 (1020) 180 (1836)
Мінімальна площа поперечного перерізу пропускного каналу, мм2
Код БРС 280-2SP 280-3SP 280-4SP 280-6SP 280-8SP
Розмір БРС 1/4" 3/8" 1/2" 3/4" 1"
Площа, мм2 11,4 42,8 79,1 146,5 235,6
БРС серії 280 Cupla в замкнутому вигляді (штекер під'єднаний до гнізду) придатні для вакуумного з'єднання за тиску 1,3х10-1 Па.
Розміри та типи швидкорознімних з'єднань
Код штекера Маса, г Розміри штекера в мм
Lp C Hp A T
280-2P 35 31,5 15 шестигранник 19 13 Rс1/4 (RT1/4)
280-3P 59 35 18,5 шестигранник 23 13 Rс3/8 (RT3/8)
280-4P 115 44 24,5 шестигранник 29 17 Rс1/2 (RT1/2)
280-6P 178 52,5 28 шестигранник 32 19 Rс3/4 (RT3/4)
280-8P 331 63,5 35 Фаска 41 x 44 22 Rс1 (RT1)
Код гнізда Маса, г Розміри гнізда, мм
Ls D Hs A T
280-2S 110 46 27 Фаска 19 х 21,7 13 Rc1/4 (RT1/4)
280-3S 185 53 33 Фаска 23 х 27,5 13 Rc3/8 (RT3/8)
280-4S 335 66,5 39 Фаска 29 х 34 17 Rc1/2 (RT1/2)
280-6S 571 81 48 Фаска 35 х 41,3 19 Rc3/4 (RT3/4)
280-8S 871 98 55 Фаска 41 х 47,8 22 Rc1 (RT1)

Примітка:

Фаска — профіль затяжної частини БРС круглий із вирізами (фасками) під ключ.

Шестигранник — профіль затяжної частини шестигранний.

19 х 21,7: 19 - розмір під ключ; 21,7 — зовнішній діаметр затяжної частини БРС.

Rc — різь конічна трубна внутрішня.

Характеристики
Користувацькі характеристики
ПризначенняДля трубопроводу БРС
