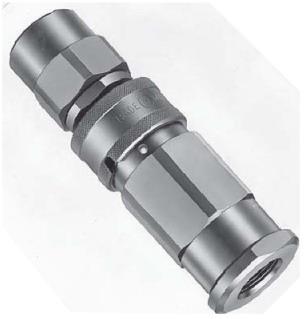

Швидкороз'ємні з'єднання серії 350 Cupla

Швидкороз'ємні з'єднання серії 350 Cupla, фото 2

3 360 грн

  • Під замовлення
  • Код: 350 Cupla
clockВідправка з 02 липня 2023
Швидкороз'ємні з'єднання серії 350 Cupla
Швидкороз'ємні з'єднання серії 350 CuplaПід замовлення
3 360 грн
Купити
+380 (50) 310-83-62
  • +380 (97) 516-49-02
  • +380 (97) 226-77-73
+380 (50) 310-83-62
  • +380 (97) 516-49-02
  • +380 (97) 226-77-73
повернення товару протягом 14 днів за домовленістю
350 Cupla

350 Cupla

Швидкороз'ємні з'єднання для гідравлічного обладнання
Робочий тиск: 34,5 МПа (352 кг/см2)

Двусторонный запірний клапан



Варіанти застосування

Різні гідроагрегати і гідроустановка
Снігоочисні машини (снегопахи)

Особливості

Унікальна "Безповітряному конструкція клапана" быстроразъемного з'єднання Cupla серії 350 Cupla дозволяє мінімізувати кількість домішки повітря в з'єднанні.

Значення робочого тиску в 34,5 МПа (352 кг/см2) дозволяє використовувати серію ВРХ 350 Cupla в гідравлічних контурах з значними перепадами тиску.

Швидкороз'ємні з'єднання даної серії оснащені спеціальним стопорним пристроєм, що запобігає довільне роз'єднання штекера і гнізда при виникненні вібрацій або механічних впливів.

І гніздо, і штекер ВРХ Cupla серії 350 Cupla мають вбудовані автоматичні запірні клапани, які при роз'єднанні запобігають відтік рідини, а сама процедура роз'єднання (з'єднання) проводиться легко і швидко в "одне рух".

Специфікація
Матеріал корпусу Спеціальна сталь (хром-молібденова сталь), оцинковка
Розмір ВРХ, дюйм  3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
Робочий тиск, МПа (кг/см2) 34,5 (352)
Максимальний тиск, МПа (кг/см2) 51,5 (525)
Ущільнення
Матеріал ущільнення БРС Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -20С ~ +80C стандарт
FKM X-100 -20С ~ +80C під замовлення
Максимальний момент затяжки на трубопроводі (В таблиці вказані рекомендовані значення.)
Код БРС 350-3SP 350-4SP 350-6SP 350-8SP 350-10SP 350-12SP 350-16SP
Розмір БРС 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Момент обертання, Нм (кг/см) 40 (408) 80 (816) 150 (1530) 250 (2550) 500 (5100) 500 (5100) 700 (7140)
Мінімальна площа поперечного перерізу пропускного каналу, мм2
Код БРС 350-3SP 350-4SP 350-6SP 350-8SP 350-10SP 350-12SP 350-16SP
Розмір БРС 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
Площа, мм2 32,2 78,5 149,6 227,0 452,4 452,4 907,9
БРС серії 280 Cupla в замкнутому вигляді (штекер підключений до гнізда) придатні для вакуумного з'єднання при тиску 1,3х10-1 Па.
Розміри і типи швидкороз'ємних з'єднань
Код штекера Маса, г Розміри штекера в мм
Lp C Hp A T
350-3P 175 72 36 шестигранник 27 13 Rс3/8
350-4P 245 85 40,5 шестигранник 27 16 Rс1/2
350-6P 415 90 44,5 шестигранник 41 18 Rс3/4
350-8P 1035 119 57 шестигранник 50 22 Rс1
350-10P 2700 144 75 шестигранник 70 25 Rс1 1/4
350-12P 2600 144 75 шестигранник 70 25 Rс1 1/2
350-16P* 7500 198 88,5 фаска 90 x 105 29 Rс2
Код гнізда Маса, г Розміри гнізда, мм
Ls D Hs A T
350-3S 295 82 34 шестигранник 30 13 Rс3/8
350-4S 465 93,5 41 шестигранник 36 16 Rс1/2
350-6S 660 105,5 49 фаска 46 х 52 18 Rс3/4
350-8S 1740 129 63 фаска 55 х 62 22 Rс1
350-10S 5600 180 89 шестигранник 80 24 Rс1 1/4
350-12S 5500 180 89 шестигранник 80 25 Rс1 1/2
350-16S* 14500 239 117 фаска 110 х 115 29 Rс2

Примітка:

Фаска - профіль затяжний частини ВРХ круглий з вирізами (фасками) під ключ.

Шестигранник - профіль затяжний частини шестигранний.

46 х 52: 46 розмір під ключ; 52 - зовнішній діаметр затяжний частини БРС.

Rc - конічна різьба трубна внутрішня.

Характеристики
Користувацькі характеристики
ПризначенняДля трубопроводу БРС
