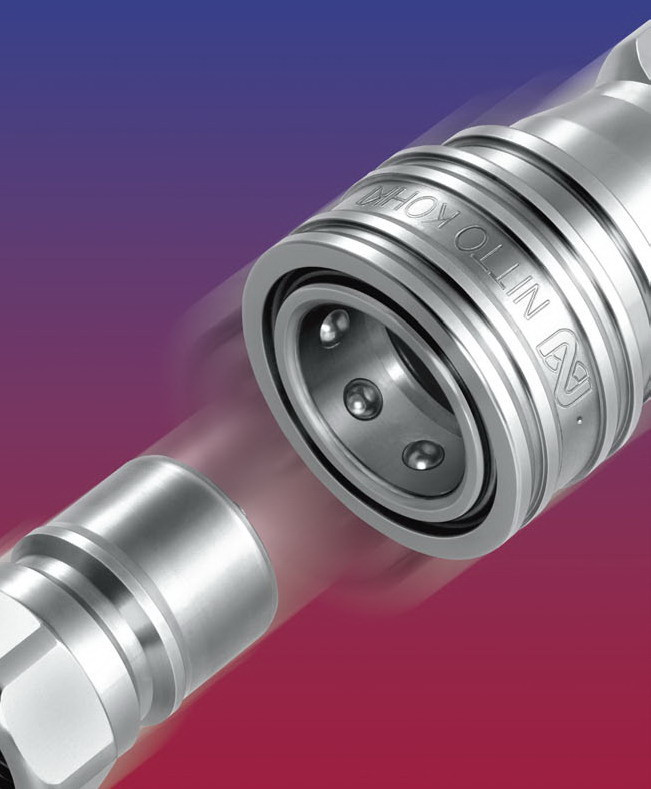

Швидкороз'ємні з'єднання фітинги для гідравлічного обладнання

БРС з найвищою антикорозійного стійкістю Робочий тиск: 20,6 МПа. Робочі середовища - Гідравлічне масло. Вода. Промисловий газ. Пар.

Двосторонній запірний клапан

Варіанти застосування - Морські нафтові розробки

Особливості

Корпус ВРХ виконаний з нержавіючої сталі забезпечуючи найкращу антикорозійний захист, що дозволяє застосовувати швидкороз'ємні з'єднання серії S210 Cupla в високовологе умовах навколишнього середовища.

Завдяки ексклюзивному внутрішнього ущільнювального механізму з'являється можливість використання ВРХ серії S210 Cupla в системах з тиском у 20,6 МПа.

Наявність блокувального замку робить з'єднання максимально надійним, незалежно від умов експлуатації БРС.

І гніздо, і штекер ВРХ Cupla серії S210 Cupla мають вбудовані автоматичні запірні клапани, які при роз'єднанні запобігають відтік рідини, а сама процедура роз'єднання (з'єднання) проводиться легко і швидко в "одне рух".

Специфікація
Матеріал корпусу Нержавіюча сталь (SUS 304)
Розмір ВРХ, дюйм 1/4", 3/8", 1/2", 3/4", 1"
Робочий тиск, МПа (кг/см2) 20,6 (210)
Максимальний тиск, МПа (кг/см2) 31,0 (316)
Ущільнення
Матеріал ущільнення Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -20С ~ +80C стандарт
FKM X-100 -20С ~ +80C полустандарт
Максимальний момент затяжки на трубопроводі (В таблиці вказані рекомендовані значення.)
Код БРС S210-2SP S210-3SP S210-4SP S210-6SP S210-8SP
Розмір БРС 1/4" 3/8" 1/2" 3/4" 1"
Момент обертання, Нм (кг/см) 28 (286) 35 (459) 70 (918) 100 (1020) 180 (1836)
Мінімальна площа поперечного перерізу пропускного каналу, мм2
Код БРС S210-2SP S210-3SP S210-4SP S210-6SP S210-8SP
Розмір БРС 1/4" 3/8" 1/2" 3/4" 1"
Площа, мм2 26 47 84 153 233
БРС серії 210 Cupla в замкнутому вигляді (штекер підключений до гнізда) придатні для вакуумного з'єднання при тиску 1,3х10-1 Па.
Розміри і типи швидкороз'ємних з'єднань
Код штекера Маса, г Розміри штекера в мм
Lp C Hp T
S210-2P 75 50,5 20 Фаска 19 x 22 Rс1/4
S210-3P 131 59 24 Фаска 24 x 28 Rс3/8
S210-4P 242 70,5 28 Фаска 30 x 35 Rс1/2
S210-6P 452 81,5 35,5 Фаска 38 x 44 Rс3/4
S210-8P 935 100 47,5 Фаска 50 x 58 Rс1
Код гнізда Маса, г Розміри гнізда, мм
Ls D Hs T
S210-2S 130 59 27 Фаска 19 х 22 Rс1/4
S210-3S 220 68,5 32 Фаска 24 х 28 Rс3/8
S210-4S 395 81 39,7 Фаска 30 х 35 Rс1/2
S210-6S 680 97,5 48 Фаска 38 х 44 Rс3/4
S210-8S 1365 118 62 Фаска 50 х 58 Rс1

Примітка:

  • Фаска - профіль затяжний частини ВРХ круглий з вирізами (фасками) під ключ.
  • 19 х 22: 19 - розмір під ключ; 22 - зовнішній діаметр затяжний частини БРС.
  • Rc - конічна різьба трубна внутрішня.
