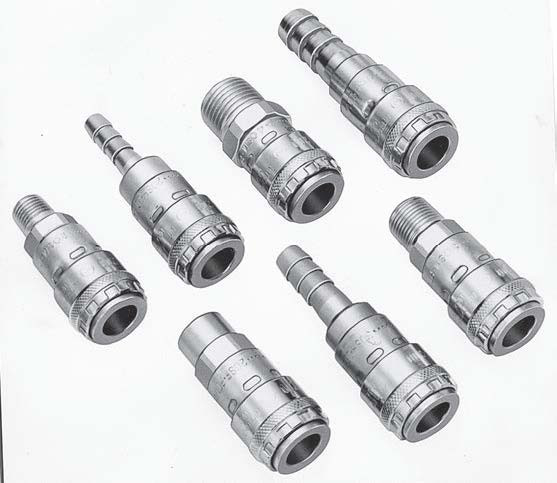

Nitto Kohki Hi CUPLA 200  БРС із поліпшеною пропускною здатністю для пневмоінструменту та пневматичних ліній

Hi Cupla 200

Швидкорознімні з'єднання для пневматичних ліній.
Робочий тиск: 1,0 МПа.

Односторонний клапан со стороны гнезда

односторонній клапан із боку гнізда



Варіанти застосування

Швидкорознімні з'єднання серії Hi Cupla 200 застосовуються для швидкого під'єднання та вимкнення ліній пневматичної мережі

Пневматичний інструмент
Пневматичні трубопроводи

Особливості

З'єднання в "одному русі". Швидке, ефективно та легке під'єднання штекера до гнізду.

Завдяки застосуванню спеціальної конструкції клапана, що забезпечує низький рівень втрати тиску, вдалося збільшити значення номінальної витрати повітря (за даними компанії Nitto, порівнюючи з попередніми моделями, значення номінальної витрати збільшено на 15%).

Застосування системи торцевого ущільнення для забезпечення високої герметичності з'єднання:
Мале зусилля під час зв'язку гнізда та штекера збільшує ефективність з'єднання/роз'єднання;
Нездатність пошкодження ущільнення через брак змащення або оброблення.

Корпус швидкорознімних з'єднань (БРС) серії Hi Cupla 200 виконується тільки зі сталі, тому дані БРС не можна застосовувати для передавання води та гідравлічної оливи.
Специфікація
Матеріал корпусу Хромована сталь
Розмір БРС, дюйм 1/4" (17,20*), 3/8" (30*), 1/2" (40*)
Робочий тиск, МПа (кг/см2) 1,0 (10)
Максимальний тиск, МПа (кг/см2) 1,5 (15)
* вказаний типорозмір штекера/гнізда. Доступні такі типорозміри: 17,20, 30, 40
Ущільнення
Матеріал ущільнення Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -5С ~ +60C стандарт
Максимальний момент затягування на трубопроводі (У таблиці вказані рекомендовані значення.)
Розмір БРС 1/4" 3/8" 1/2"
Момент затягування, Нм (кг/см) 14 (143) 22 (224) 60 (612)

Взаємозамінність

1. Як штекери для швидкорознімних з'єднань (БРС) серії Hi Cupla 200 використовуються стандартні штекери від швидкорознімних з'єднань серії Hi Cupla відповідних типорозмірів (17, 20, 30 і 40)

2. Швидкорознімні з'єднання серії Hi Cupla 200 взаємозамінні з усіма моделями лінійки Hi Cupla Series.
Мінімальна площа поперечного перерізу пропускного каналу БРС
Гніздо Штекер
17PH 20PH 30PH 40PH 20PM 30PM 40PM 20PF 30PF 40PF
200-17SH 16 16 16 16 16 16 16 16 16 16
200-20SH 16 20 20 20 20 20 20 20 20 20
200-30SH 16 20 41 41 41 41 41 41 41 41
200-40SH 16 20 41 41 41 41 41 41 41 41
200-20SM 16 20 41 41 41 41 41 41 41 41
200-30SM 16 20 41 41 41 41 41 41 41 41
200-40SM 16 20 41 41 41 41 41 41 41 41
200-20SF 16 20 41 41 41 41 41 41 41 41
200-30SF 16 20 41 41 41 41 41 41 41 41
200-40SF 16 20 41 41 41 41 41 41 41 41
Розміри та типи швидкорознімних з'єднань (БРС)
Тип приєднання: Рукав
Код гнізда Розмір РВД Маса Розміри, мм
Ls A T Bs
200-17SH 1/4" 86 77 27 7.2 4.5
200-20SH 1/4" 90 77 27.5 9 5
200-30SH 3/8" 92 79 32 11.3 7.5
200-40SH 1/2" 104 79.5 32 15 10

Тип приєднання: Зовнішня різь
Код гнізда Розмір фітингу Маса Розміри, мм
Ls Hs A T Bs
200-20SH Rc1/4 (PT1/4) 89 60 шестигранник 19 13 R1/4 7.5
200-30SH Rc3/8 (PT3/8) 91 60.5 шестигранник 19 13,5 R3/8 10
200-40SH Rc1/2 (PT1/2) 102 56 шестигранник 24 16 R1/2 13

Тип приєднання: Внутрішня різь
Код гнізда Розмір фітингу Маса Розміри, мм
Ls Hs A T
200-20SF R1/4 (PT1/4) 94 57.5 14.5 Rс1/4 7.5
200-30SF R3/8 (PT3/8) 103 55.5 13 Rc3/8 10
200-40SF R1/2 (PT1/2) 138 57.5 16 Rc1/2 13

Примітка:

Шестигранник — профіль затяжної частини шестигранний.

Rc — різь конічна трубна внутрішня.

R — різь зовнішня.
Характеристики
Основні
ВиробникNitto Kohki
Країна виробникЯпонія
Користувацькі характеристики
Тип БРСДля повітря і пневматики
ПризначенняДля трубопроводу БРС
Інформація для замовлення
  • Ціна: Ціну уточнюйте
