Швидкорознімні з'єднання для пневматичних ліній Twist Plug CUPLA
Швидкорознімні з'єднання для пневматичних ліній Twist Plug CUPLA Під замовлення
Ціну уточнюйте
+380 (50) 310-83-62
  • +380 (97) 226-77-73
+380 (50) 310-83-62
  • +380 (97) 226-77-73

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

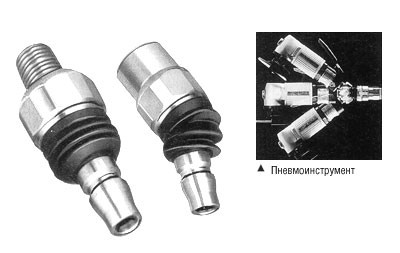

Twist Plug

Варіанти застосування

Запобігає вигинам та перекручуванню шланга.

Рухомий штекер (plug), що вигинається в діапазоні 70 град.

Вигинальна частина закрита кожухом із пластику, що забезпечує плавність повороту та підвищує довговічність

Пилозахисний ковпачок запобігає забрудненню.

Twist Plug CUPLA

Швидкорознімні з'єднання для пневматичних ліній.
Робочий тиск: 1 МПа.



Специфікація Мінімальна площа поперечного перерізу пропускного каналу
Матеріал корпусу нікельована сталь
Розмір БРС шланг, мм
(внутр. і зовнішній. діаметри шланга)

1/8", 1/4", 3/8"

Робочий тиск, МПа (кг/см2) 1.0 (10)
Макс. тиск, МПа (кг/см2) 1.5 (15)
Розмір R1/8 (PT1/8) R1/4 (PT1/4) R3/8 (PT3/8)
Мін. площа перерізу 8-10 (82-102) 12-15 (122-153) 22-25 (224-255)
Ущільнення
Матеріал ущільнення Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -5С ~ +60C стандарт

Взаємозамінність

1. Взаємозамінні з БРС серії Hi Cupla відповідних типорозмірів (20, 30 і 40) і з БРС серії Hi Cupla RL-20PM, RL-30PM, RL-20PFF

2. З'єднуються з моделями лінійки Super Cupla Series RL-02PM, RL-02PFF

3. Не сумісні для використання з вакуумом

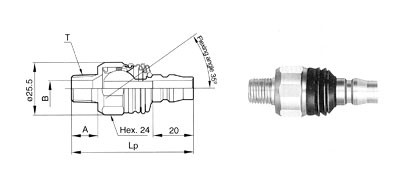

Розміри та типи штекерів
зовнішнє нарізне з'єднання (PM) внутрішнє нарізне з'єднання (RL-20PFF)
Код БРС Розмір  шланга Маса, г Розміри, мм
Lp A dB T
TS-10PM Rc1/8 (PT1/8) 59 5725 10 4 R1/8 (PT1/8)
TS-20PM Rc1/4 (PT1/4) 59 60 13 8 R1/4 (PT1/4)
TS-30PM Rc3/8 (PT3/8) 65 60 13 10 R3/8 (PT3/8)

Характеристики
Користувацькі характеристики
Тип БРСДля повітря і пневматики
ПризначенняДля трубопроводу БРС
