Швидкороз'ємні з'єднання для закріплення шланга на хвостовику Nitto Kohki Nut CUPLA

Швидкороз'ємні з'єднання для закріплення шланга на хвостовику Nitto Kohki Nut CUPLA

2 400 ₴

  • Під замовлення
  • Код: Nut Cupla
clockВідправка з 07 липня 2023
Швидкороз'ємні з'єднання для закріплення шланга на хвостовику Nitto Kohki Nut CUPLA
Швидкороз'ємні з'єднання для закріплення шланга на хвостовику Nitto Kohki Nut CUPLAПід замовлення
2 400 ₴
Купити
+380 (50) 310-83-62
  • +380 (97) 516-49-02
  • +380 (97) 226-77-73
Купити
+380 (50) 310-83-62
  • +380 (97) 516-49-02
  • +380 (97) 226-77-73
повернення товару протягом 14 днів за домовленістю

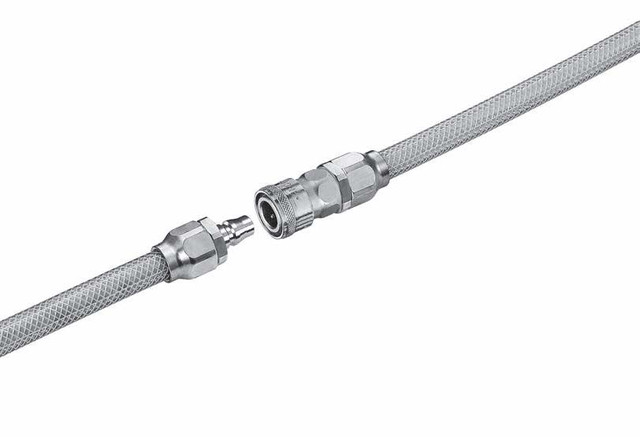

БРС для надійного закріплення уретанових шлангів Nitto Kohki Nut CUPLA
Nut Cupla

Hi Cupla 200

Швидкороз'ємні з'єднання для пневматичних ліній.
Робочий тиск: 1,0 ― 1,5 МПа.

Односторонній клапан з боку гнізда

односторонный запірний клапан з боку гнізда

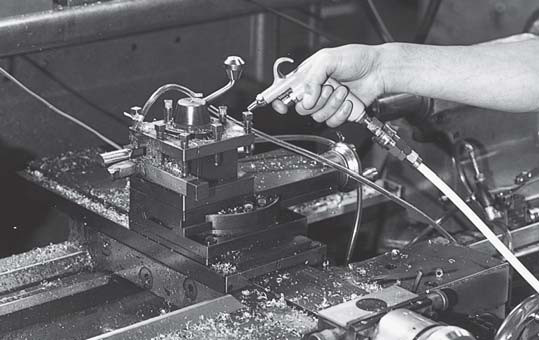

Варіанти застосування

Підключення пневматичного інструменту до цеховим пневматичним лініях.

Особливості

Дана серія швидкороз'ємних з'єднань аналогічна серій Hi Cupla і Hi Cupla 200;

Швидкороз'ємні з'єднання серії Nut Cupla і Nut Cupla 200 мають спеціальну конструкцію корпусу, що дозволяє надійно закріплювати уретанові шланги на БРС;

Для закріплення шланга на хвостовику ВРХ необхідно просто розмістити кінець шланга в приєднувальної частини БРС і затягнути затяжну гайку для забезпечення безсоромного і надійного з'єднання быстроразъемного з'єднання шланга.
Специфікація
Матеріал корпусу Хромована сталь
Розмір БРС за шланг*, мм 5 х 8 8 х 12 6 х 9 8,5 х 12,5 6,5 х 10 11 х 16
Робочий тиск, МПа (кг/см2) Nut Cupla: 1,5 (15), Nut Cupla 200: 1.0 (10)
Максимальний тиск, МПа (кг/см2) 1,5 (15)
* вказується внутрішній і зовнішній діаметри шланга.
Ущільнення
Матеріал ущільнення Робочі температури Комплектація
Міжнародне позначення Позначення Cupla
NBR SG -5С ~ +60 C стандарт
Максимальний момент затяжки на трубопроводі (В таблиці вказані рекомендовані значення.)
Код БРС SN, PN типу 65SNG, PNG типу 85NG, PNG типу
Момент обертання, Нм (кг/см) 9 ― 11 (92 -112) 5 ― 6 (51 ― 61) 7 ― 8 (71 ― 82)

Взаємозамінність

1. Швидкороз'ємних з'єднань (БРС) серії Nut Cupla і Nut Cupla 200 взаємозамінні з БРС серії Hi Cupla відповідних типорозмірів (20, 30 і 40)

2. Швидкороз'ємні з'єднання серії Nut Cupla і Nut Cupla 200 взаємозамінні зі всіма моделями лінійки Hi Cupla Series.

Тип приєднання : Муфта
Код БРС Розмір Маса, г Розміри, мм
Lp C A B E H T
50PN (10PAH) 5 х 8 30 43 20 17 4,5 7,5 17 17
60PN (20PAH) 6 х 9 40 43 20 17 5,3 7,5 17 17
65PN 6,5 х 10 42 43 20 17 5,3 7,5 17 17
80PN (30PAH) 8 х 12 50 45 20 19 7,5 7,5 19 19
85PN 8,5 х 12,5 52 45 20 19 7,5 7,5 19 19
110PN* (40PAH) 11 х 16 75 52 20 23 10 7,5 23 24
Код БРС Розмір Маса, г Розміри, мм
Ls A D B Hs T
50SN (10SAH) 5 х 8 117 60 17 26,5 4,5 19 19
60SN (20SAH) 6 х 9 115 59,5 17 26,5 5,3 19 19
65SN 6,5 х 10 115 59,5 17 26,5 5,3 19 19
80SN (30SAH) 8 х 12 120 61,5 19 26,5 7,5 19 19
85SN 8,5 х 12,5 120 61,5 19 26,5 7,5 19 19
110SN* (40SAH) 11 х 16 153 64,5 23 26,5 10 23 23

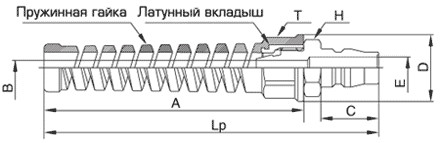

Тип приєднання : Гнучка муфта
Код БРС Розмір Маса, г Розміри, мм
Lp C A D B E H T
50PNG* 5 х 8 41 116 20 90 23 4,5 7,5 17 19
65PNG 6,5 х 10 43 116 20 90 23 5,3 7,5 17 19
85PNG 8,5 х 12,5 55 116 20 90 26 7,5 7,5 19 22

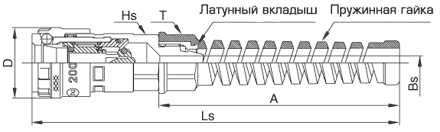

Код БРС Розмір Маса, г Розміри, мм
Ls A D B Hs T
200-50SNG* 5 х 8 105 137,5 90 26,5 4,5 19 19
200-65SNG 6 х 9 107 137,5 90 26,5 5,3 19 19
200-85SNG 6,5 х 10 116 137,5 90 26,5 7,5 19 22
Тип приєднання : Муфта



Примітка:

1. ( ) ― кодування в дужках ― стара кодування

2. * ― поставляються по окремому замовленню

3. Hs, H, T ― розмір шестикутника під ключ

4. Розмір ― внутрішній і зовнішній діаметри приєднується до БРС шланга
Код БРС Розмір Маса, г Розміри, мм
Ls A D B Hs T
200-50SN 5 х 8 105 64,5 17 26,5 4,5 19 17
200-60SN 6 х 9 105 64,5 17 26,5 5,3 19 17
200-65SN 6,5 х 10 106 64,5 17 26,5 5,3 19 17
200-80SN 8 х 12 112 66,5 19 26,5 7,5 19 19
200-85SN 8,5 х 12,5 113 66,5 19 26,5 7,5 19 19
200-110SN* 11 х 16
Характеристики
Основні
Виробник Nitto Kohki
ТипПневматичне з'єднання
Країна виробникЯпонія
Користувацькі характеристики
Тип БРСДля повітря і пневматики
ПризначенняДля трубопроводу БРС
